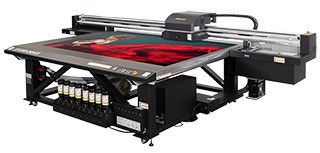

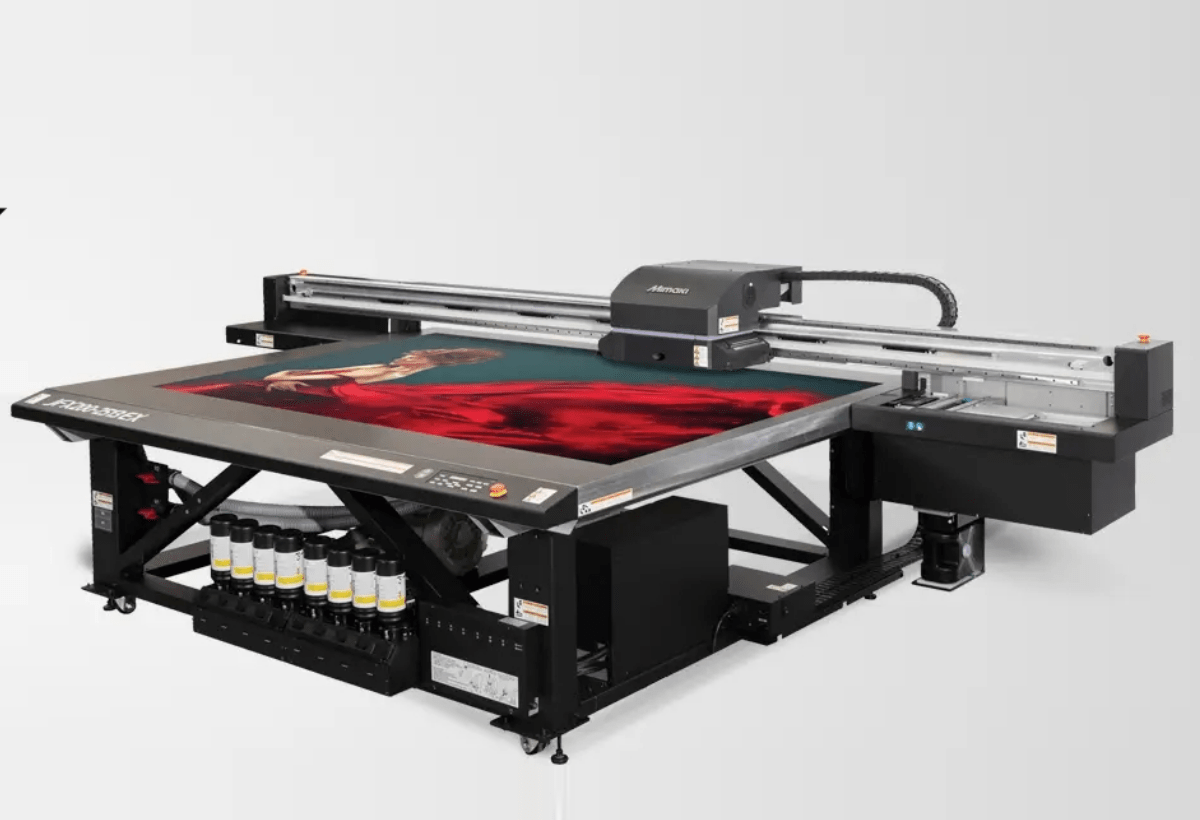

MIMAKI JFX200-2513 EX UV平板打印机

JFX200-2513 EX

MIMAKI JFX200-2513 EX 是一款中型尺寸的高性能 UV 平板打印机，支持打印尺寸达 2500×1300mm。配备高精度喷头阵列与独立控制的多层喷印系统，能实现CMYK+白+光油多通道输出，支持亮光、哑光、浮雕等多种质感效果。机器搭载 Mimaki Advanced Pass System (MAPS4) 与波形控制技术，显著提升打印平滑度与层次细节。适用于广告标识、展览展示、家居建材、包装装饰、亚克力板、玻璃、木板、金属板材等多材质应用场景。 JFX200-2513 EX 将 Mimaki 的高品质喷墨控制与工业级稳定性完美结合，是兼顾生产速度与图像质量的中型UV平板解决方案。

产品咨询

功能特点

规格参数

外形尺寸

高附加值与高生产率兼备的出色入门级机型

「JFX200-2513 EX」是「JFX200-2513」的后继机型，虽为入门级机型，却是兼具高附加值打印与高生产率的大幅平面式 UV 喷墨打印机。

此外，稳定性和实用性也进一步得到改善与提升。

高附加值打印
- 可轻松创建浮雕般顺畅的半立体 2.5D 图像，新功能「2.5D Texture Maker」。
高生产率
- 白墨同步打印速度比原有机型最高提升至 200%。
- 新增打印模式，实现更高级别的生产效率。
稳定性·安全性
- 通过 NCU & NRS 功能自动检测喷嘴断线并进行补偿，降低停机风险。
- 可与外部安全接口配合，根据工厂需求支持不同的安全标准。
实用便捷性提升
- 新增真空控制用脚控开关，减轻操作负担、提高工作效率。
- 支持 Ethernet 连接，方便整合到现有生产网络。

1. 高附加值打印

可轻松创建平滑顺畅的半立体 2.5D 数据的新功能「2.5D Texture Maker」

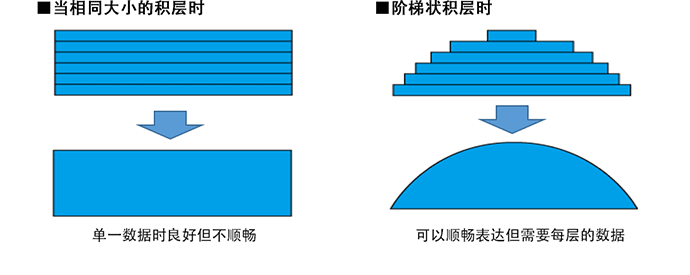

我公司一直提倡的「Surface Imaging（※）」的其中之一是通过多次重复打印 UV 墨水来呈现表面凹凸感的“浮雕打印”。层越厚越能强调凹凸感，但由于要表达更加顺畅的效果时需要阶梯状积层打印，因此就必须手工制作每一层的数据。

※ 使用 UV 喷墨打印机的 Mimaki 的附加值打印技术

使用JFX200-2513 EX，仅需通过普通的Illustrator / photoshop的操作和RasterLink6Plus / RasterLink7（标配），即可根据图层轻松制作尺寸各异的阶梯状的2.5D打印数据。

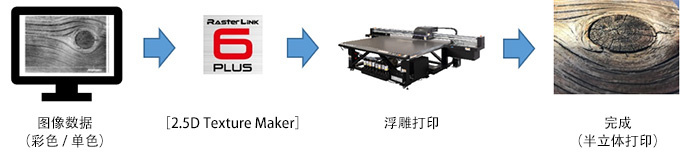

JFX200-2513 EX 2.5D Texture Maker 工作流程示意图

通过使用“2.5D Texture Maker”，可用于印有砖纹和木纹纹理的内装材料、绘画和油画笔触、文字部分立体感的标识制作等，拥有更逼真的效果和触感，可以轻松顺畅地进行半立体效果的2.5D打印。

强烈引人注目的文字

令人想要触摸的质感

2. 高生产率

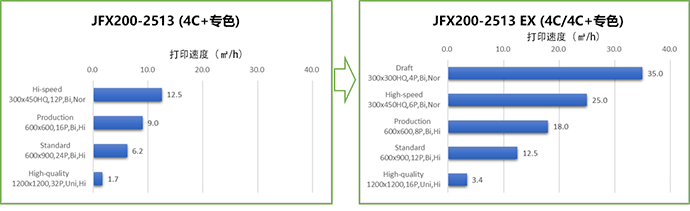

白色同步打印的速度比原有机型提高至200%

通过采用新研发的喷头组件，在不降低速度的前提下可实现白色&彩色同时打印。因此，在与「JFX200-2513」不同分辨率的情况下，实现高达200%(*1) 的生产率。
※1 对比JFX200-2513的Hi-Speed模式12.5㎡/h和JFX200-2513 EX的Hi-speed模式25㎡/h，(4C+专色 300x450dpi,12P,Bi,Nor) vs (4C/4C+专色 300x450dpi,6P,Bi,Nor)

新增打印模式实现更高一级的生产效率

「JFX200-2513 EX」新增了实现更高一级生产效率的「草图模式」，实现了最高35㎡/h(*2) 的高速打印。由于之前「JFX200-2513」最高速度为25㎡/h，因此新机型生产速度比其快了140%。
※2 4C/4C+专色 300x300dpi,4P,Bi,Nor的时候

3. 稳定性・安全性

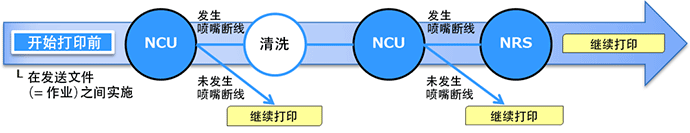

通过NCU&NRS功能可自动检测喷嘴断线并补偿

NCU（喷嘴检测组件）自动检测喷嘴状态。一旦检测到喷嘴断线将自动进行清洁。即便清洁也无法解决问题时， NRS（喷嘴补偿系统）会自动用其他喷嘴代替不良喷嘴，因此无需等待维修人员仍可继续工作。

与外部接口配合，根据工厂支持不同的安全标准

除了标准的紧急停止开关外，还可通过符合客户环境情况的安全措施使打印机进行工作。可根据客户满足不同的安全标准，例如安全光幕和安全垫等。

产品规格

MIMAKI JFX200-2513 EX 中型 UV 平板打印机

打印喷头	按需式压电喷头（3 喷头 · 交错排列）
打印分辨率	300, 450, 600, 900, 1,200 dpi
墨水	种类	UV 固化墨水：LUS-120（C, M, Y, K, W, CI）
	种类	UV 固化墨水：LUS-150（C, M, Y, K, Lc, Lm, W）
	种类	UV 固化墨水：LUS-211（C, M, Y, K, W, CI）
	种类	UV 固化墨水：LUS-350（C, M, Y, K, W, CI）
	种类	UV 固化墨水：LH-100（C, M, Y, K, Lc, Lm, W, CI）
	种类	底涂：PR-200 *1
	供墨方式	1 L 瓶装、250 ml 瓶装（仅限 LH-100、LUS-120、PR-200）*2
	墨水循环系统 *3	MCT（Mimaki Circulation Technology）白墨水循环
最大打印范围（W×D）	2,500 × 1,300 mm
介质	尺寸（W×D）	2,500 × 1,300 mm
	高度	50 mm 以下
	重量	50 kg/m² 以下（非集中负荷）
介质吸附	吸风 + 脚控开关
真空台面分割数	2 分割（X 方向）
固化装置	LED-UV 方式
接口	USB 2.0，Ethernet
安全规格	VCCI A 级 / FCC A 级 / 符合 IEC 62368-1 标准 ETL / CE 标志（EMC 指令、低电压指令、机械指令、RoHS 指令）/ CBI 认证 / REACH / RCM
使用电源	单相 AC200–240V 50/60 Hz，12A 以下
耗电量	2.88 kVA 以下
设定环境	可使用温度	15 ～ 30℃
	相对湿度	35 ～ 65%Rh
	保证精度温度	20 ～ 25℃
	温度变化率	±10℃/h 以下
	粉尘	与普通办公室相当
外形尺寸（W×D×H）	4,400 × 2,450 × 1,250 mm
重量	650 kg

*1 PR-200 无法与 LUS-211 和 LUS-350 墨水组合使用。

*2 初始注墨时只能使用 1 L 的瓶子。

*3 MCT 仅限白墨水使用。

比超级打印模式更快速打印时，会出现墨水没有充分固化的情况。
画面及打样品中的一部分为电脑合成。
由于技术改善等原因，本页所记载的规格、设计、尺寸等可能会在未通知的情况下发生变更。
本网页所记载的公司名、商品名为各公司名称或注册商标。
购买产品之前，如需委托进行安装、操作指导等，会产生除产品价格外的其他费用。
喷墨打印机使用极其精细的墨点进行打印，因此随着打印头的更换，颜色可能略有不同。此外同时使用多台机器时，有时会因为个体差异引起色彩微小不同，敬请留意。

UV打印相关的注意事项

⚠️ 介质与墨水的注意事项

墨水的物理性能（附着性和耐候性等）因介质而异，请务必先进行试验。
根据使用用途，可能必须进行底涂等处理以及覆膜等表面保护。

⚠️ 安全注意事项

本产品安装有紫外线照射装置。为安全使用，请注意如下事项。

请勿直视或让皮肤直接接触紫外线。
紫外线固化打印时，会产生些许味道，因此需充分通风换气。
根据不同打印模式，一部分未固化的墨水会产生挥发成分。
另外，请务必仔细阅读主体包装所附的注意事项，并严格遵守其内容。
